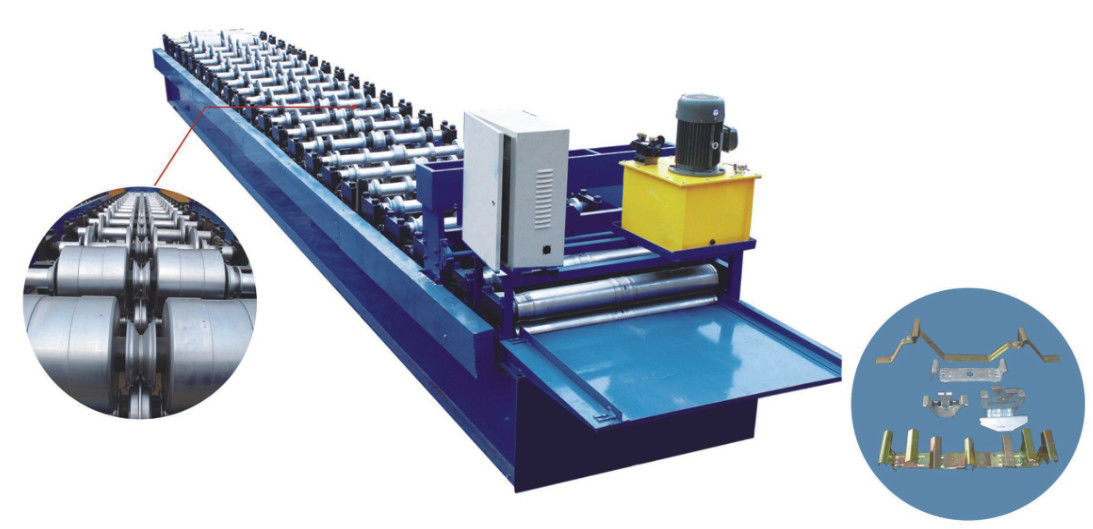

機械5.5KW Hを形作るJCH色の鋼鉄ロールは鋼鉄溶接を形づける

機械Hを形作るJCH色の鋼鉄ロールは鋼鉄溶接を形づける

1. 生産のフロー チャート:

国連コイラー---供給---水平になること---ロール形成---長さに切りなさい---最終製品

2. 470 JCHのタイルのプロフィールのデッサン

3. 機械を形作るロールの指定

変数:

（1）フレームの材料:36# 「H」の形の鋼鉄溶接

（2）中間の版の厚さ:14mm
（3）ローラーのステップ:17のステップ
（4）シャフト（固体シャフト）の直径:70mm
（5）シャフト（固体シャフト）の材料:（高い等級）鋼鉄45#処置を癒やし、和らげる
（6）ローラーの材料:カーボン構造スチール
（7）ローラーの処置:癒やされ、緩和された処置は、懸命に上塗を施してある0.05-0.07mmにクロムメッキをする
（8）機械を形作るロールのドライブの種類:鎖によるドライブ
（9）鎖:25.4mm （高い等級）
（10）忍耐:6210 （高い等級）
（11）減力剤:5#円形の減力剤（高い等級）
（12）主要なモーターの力:5.5KW
（13）電圧:380V/50Hz/3phase
（14）頻度コンバーター力:5.5KW
（15）回線速度:約8 m/min
（16）油圧場所の油ポンプ:ギヤ油ポンプ（高い等級）
（17）油圧切断:PLCによって制御される切断
（18）切断の正確さ:+/- 2mm
（19）かみそりの刃材料:58-62 °を癒やすCr12。
（20）主要な形成機械の出現のサイズ:7.3m

（21）電気で制御対象:PLCによって機械制御全体の
（22） PLC:デルタ（台湾）

販売人によって点検される

製造業を完了し、装置の集まっていることの後で、私達はテストする

研修会の機械そして依託。
